Kategori 5 (CAT5) Ethernet Kabloları

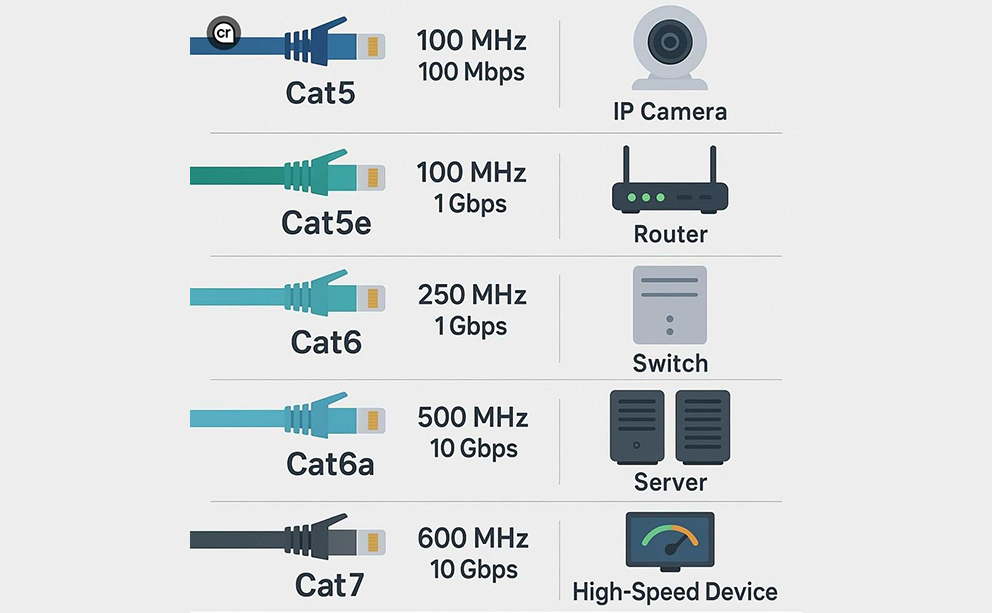

Beşinci nesil Ethernet kabloları, Kategori 5 (CAT5), 4 bükümlü çift yapısını sürdürdü, ancak 1995'te en yaygın 100Base-T Ethernet standardını kullanan ilk kablolardı. Cat5 kabloları, sinyal frekansını 20 MHz'den 100MHz'ye yükseltti ve 100 metrelik bir kabloda saniyede 100 Megabit bant genişliğine ulaşabildiler. Kategori 5 nesli, 1995'ten 2001'e kadar internet patlaması ile birlikte geldi ve bu da onu tarihteki en iyi bilinen Ethernet kablosu standardı haline getirdi. CAT5 kabloları genellikle en yaygın standart olarak RJ45 konektörleri ile sonlandırılır.
Kategori 5e (CAT5e) Ethernet Kabloları
CAT5e, beşinci nesil Ethernet kabloları olan CAT5'in geliştirilmiş bir sürümüdür. 2001 yılında, bant genişliğini CAT5 kablosuna göre 10 kat artırmak için Kategori 5e kabloları icat edildi. CAT5e kabloları, CAT5'in aynı 100Mhz frekansını kullanarak saniyede 1 Gigabit hız bant genişliği ile 1000Base-T Ethernet standardına ulaşan ilk kablolardı. CAT5e, yalnızca 55 metrelik bir menzile sahip olmalarına rağmen, teknisyenin daha büyük ve daha karmaşık LAN ağ yapıları oluşturmasına yardımcı oldu. Aynı RJ45 konektörünü de kullandılar ve daha da fazla tercih edilmesine katkıda bulundular.
Kategori 6 (CAT6) Ethernet Kabloları
Altıncı nesil Ethernet kablosu, Kategori 6 (CAT6), bir Ethernet kablosunun yapısal tasarımında en önemli değişikliği getirdi. 2002 yılında, CAT6 kabloları, karışmayı ortadan kaldırmak için 4 çift izole bakır kabloyu birbirinden izole eden, merkezi bir çapraz şekilli ayırıcıya sahip olan ilk kabloydu. Sadece bu değil, CAT6'daki izole çiftler daha sıkı ve daha kısa bükümlere sahipti ve bazı CAT6 kablolarının kılıfının altında bir elektromanyetik kalkan vardı, bu da karışma ve paraziti daha da azaltmaya yardımcı oldu. Kategori 6 kablolar, saniyede 1 Gigabit olan CAT5e kablolarının bant genişliğine ulaşmak için 250 MHz frekansı kullandılar, ancak tam mesafe standardı olan 100 metreye ulaşabildiler. Bazı durumlarda, saniyede 10 Gigabit ağlar için CAT6 kabloları kullanıldı, ancak bu, mesafelerini 55 metre ile sınırladı.
Geliştirilmiş Kategori 6 (CAT6A) Ethernet Kabloları
CAT6A, 2008 yılında CAT6'nın geliştirilmiş versiyonu olarak tanıtıldı ve 10GBase-T Ethernet standardına ulaşan ilk kişi oldu. 500 MHz'e kadar frekansı iki katına çıkardı ve saniyede 10 Gigabit bant genişliğinde aktarım yaparken bile 100 metre standardına ulaşabilirdi. Artırılmış Kategori 6 (CAT6A) kablolar, CAT6'nın yapı tasarımını ve RJ45 konektörlerinin kullanımını standart olarak tuttu. Ancak, genellikle ofis ve ev ağları yerine veri merkezi uygulamaları için kullanılıyorlardı.
Kategori 7 (CAT7) Ethernet Kabloları
Yedinci nesil Ethernet kablosu, Kategori 7 (CAT7), blendajlı kablo yapılarını zorunlu kılarak CAT6A'dan temel olarak farklıdır ve frekansı 600 MHz'e çıkarmıştır. 2010 yılında tanıtılan Kategori 7 kablolarda, merkez çapraz şekilli ayırıcıya ek olarak her bir bükümlü çiftin etrafında zorunlu bir iç blendaj da vardı. CAT7 kabloları, 100 metrelik bir kablo boyunca saniyede 10 Gigabit bant genişliği olan 10GBase-T Ethernet standardını korudu. Bununla birlikte, ARJ45, GG45 ve TERA gibi ek konektörleri kullanmaya başlayan ilk nesil onlardı, ancak RJ45 uyumluluğunu korudular. CAT6A kabloları gibi CAT7 kabloları da evde veya ofiste kullanılabilir ancak daha çok veri merkezi ve profesyonel ortamlarda kullanılır.
Geliştirilmiş Kategori 7 (CAT7A) Ethernet Kabloları
CAT7A standartları, CAT7'nin geliştirilmiş bir sürümüdür. Artırılmış Kategori 7 (CAT7A) kabloları, 1000 veya 1200 MHz'e ulaşan yüksek bir frekansa sahiptir ve bu, 55 metreye kadar saniyede 40 Gigabit'e kadar veri aktarmalarına olanak tanır. Bazı durumlarda, CAT7A kabloları ikinci bağlantılar için 100 Gigabit için kullanılır, ancak sadece 15 metreye kadar. Tıpkı selefi gibi CAT7A standardı da RJ45, ARJ45, GG45 ve TERA konektörleriyle uyumludur. Bu nedenle daha çok veri merkezleri ve profesyonel uygulamalarda kullanılmaktadır.
Kategori 8 (CAT8) Ethernet Kabloları
Sekizinci nesil Ethernet kablosu, Kategori 8 (CAT8), 2000 MHz frekansa sahip ve 25GBase-T Ethernet standardı uyumlu olan ilk kablolardır. Ancak Kategori 8 (CAT8) Ethernet kabloları CAT8.1 ve CAT8.2 olmak üzere iki kategoriye ayrılır.
Kategori 8.1 (CAT8.1) Ethernet Kabloları
İlk etapta CAT8.1 standardı ilk olarak 2016 yılında tanıtıldı, o zamanlar CAT8 olarak adlandırılıyordu. 100 metrede saniyede 25 Gigabit'e kadar aktarım yapabilen ilk Ethernet kablosuydu. CAT8.1 ayrıca saniyede 40 Gigabit aktarabilir, ancak yalnızca 33 metreye kadar. CAT8.1 kablosu RJ45, ARJ45, GG45 veya TERA konnektörleri ile sonlandırılabilir ve ev ve ofis ağlarında veya veri merkezlerinde ve profesyonel uygulamalarda kullanılabilir.
Kategori 8.2 (CAT8.2) Ethernet Kabloları
İkinci olarak, CAT8.2 kabloları aynı 2000 MHz frekansını kullanır, ancak 40GBase-T Ethernet bağlantıları için kullanılırlar. Bu, CAT8.2 kablosunun saniyede 40 Gigabit hızında ve 100 metreye kadar veri aktarabileceği anlamına gelir. Ek olarak, CAT8.2 kablolarının diğer önemli farkı, RJ45 konektörünü terk etmeleri ve yalnızca ARJ45, GG45 ve TERA konektörleriyle sonlandırılabilmesidir. Bu nedenle CAT8.2 kablosu özellikle veri merkezi ve profesyonel uygulamalar için kullanılmaktadır.
| Kategori | CAT 4 | CAT 5 | CAT 5e |
|---|---|---|---|
| Çift Sayısı | 4 Çift Tel | 4 Çift Tel | 4 Çift Tel |
| Uygulama | 10-Base-T Ethernet Token Ring |
100Base-T Ethernet |
1000Base-T Ethernet |
| Frekans | 20 MHz | 100 MHz | 100 MHz |
| Transfer Hızı | 16 Mbps | 100 Mbps | 1 Gbps |
| Kablo Uzunluğu | 100 m | 100 m | 55 m |
| Ekstra Hız | - | - | - |
| Konnektor | RJ45 | RJ45 | RJ45 |
| İlk Kullanım | 1993 | 1995 | 2001 |
| Kategori | CAT 6 | CAT 6A | CAT 7 |
|---|---|---|---|
| Çift Sayısı | 4 Çift Tel | 4 Çift Tel | 4 Çift Tel |
| Uygulama | 1GBase-T Ethernet |
10GBase-T Ethernet |
10GBase-T Ethernet |
| Frekans | 250 MHz | 500 MHz | 600 MHz |
| Transfer Hızı | 1 Gbps | 10 Gbps | 10 Gbps |
| Kablo Uzunluğu | 100 m | 100 m | 100 m |
| Ekstra Hız | 10 Gbps (50 m) | - | - |
| Konnektor | RJ45 | RJ45 | GG45, TERA, RJ45 Compatible |
| İlk Kullanım | 2002 | 2008 | 2010 |
| Kategori | CAT 7A | CAT 8.1 | CAT 8.2 |
|---|---|---|---|
| Çift Sayısı | 4 Çift Tel | 4 Çift Tel | 4 Çift Tel |
| Uygulama | 10GBase-T Ethernet |
25GBase-T Ethernet |
40GBase-T Ethernet |
| Frekans | 1000/1200 MHz | 2000 MHz | 2000 MHz |
| Transfer Hızı | 10 Gbps | 25 Gbps | 40 Gbps |
| Kablo Uzunluğu | 100 m | 100 m | 30 m |
| Ekstra Hız | 25 Gbps (50 m) 40 Gbps (10 m) |
40 Gbps (30 m) | - |
| Konnektor | GG45, TERA, RJ45 Compatible | GG45, TERA, RJ45 Compatible | GG45, TERA |
| İlk Kullanım | 2013 | 2016 | 2018 |
